V okviru projekta sanacije »Pregrade Vogršček« je družba RGP zgradila predor svetle površine 23,23 m², ki omogoča trajno dostopnost do cevovoda ves čas obratovanja pregrade. Predor je dolžine 144,65 m. Investitor projekta je Ministrstvo za okolje in prostor, direkcija RS za vode. Z deli smo pričeli v začetku leta 2021 in jih končali v novembru tega leta. Dela so obsegala izkop in izdelava primarne podgradnje, izvedba hidroizolacije predora in notranje obloge.



Splošen opis predora

Novi predor, v katerem bo položen cevovod, je izdelan po levem boku pregrade. Predor je razdeljen  na dva ravna odseka dolžine 77,32 m in 60,78 m z vmesnim lokom dolžine 6,55 m. Izkopni profil znaša 23,23 m² in smo ga izvedli po klasični izkopni metodi. Izkop predora smo zaradi lažjega dreniranja vode kopali od spodaj navzgor, to je od iztočne proti vtočni strani. Celoten predor smo izkopali z vrtanjem in razstreljevanjem v skladu z NATM. Vzdolžni nagib predora znaša 1,8 %. Višina nadkritja nad predorom znaša med 9,0 m in 40,0 m.  Prerez predora je viden na sliki 1.

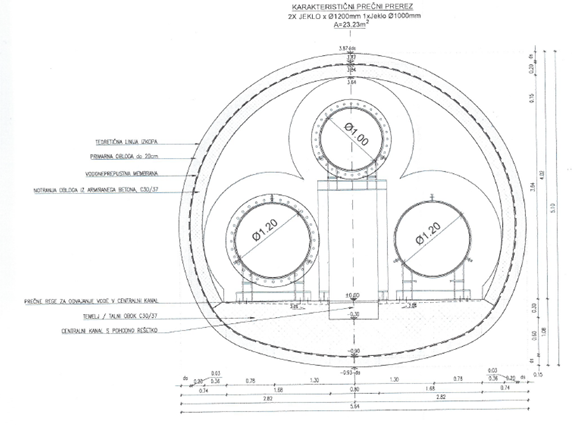

Slika 1: karakteristični prečni prerez predora



Izkop predora in izvedba primarne podgradnje

Izkop predorske cevi s primarno podgradnjo je bil ločen v več podfaz. Glavne faze so bile sledeče:

• vrtanje vrtin za miniranje, polnjenje vrtin in odstrel,
• reprofiliranje konture predora s pikiranjem,
• odvoz izkopanega materiala z nakladačem do portala do začasne deponije na portalu in natovarjanje ter odvoz na stalno deponijo,
• čiščenje izkopnega čela z bagrom,
• varovalni obrizg čelne stene (po potrebi),
• montaža armaturnih mrež in paličnih nosilcev (kjer so predvideni),
• vgrajevanje brizganega betona,
• vgrajevanje sider.



Zaradi majhne površine predora smo iztočasno izvajali izkop kalote s stopnico. Talni obok predora smo izvajali v naslednji fazi. Izkopali smo preko 3.200 m³ materiala, vgradili 3.600 kg armaturne mreže, vgradili 280  IBO sider dolžin 3 m in 4 m in vgradili palične nosilce teže 5.000 kg. Stabilnost primarne podgradnje zagotavlja brizgan beton marke C25/30.



Izvedba hidroizolacije predora in notranje obloge

Debelina armirane notranje obloge znaša 20 cm in je narejena z uporabo samorazlivnega betona marke C30/37. Celoten predor je bil razdeljen na 26 kampad v povprečju dolžine 6,0 m. Za izvedbo notranje obloge smo uporabljali premični montažni opaž in črpalko s pomočjo katere smo transportirali beton na mesto vgradnje.

Med primarno podgradnjo in notranjo oblogo smo vgradili posebno hidroizolacijo. Glavni elementi hidroizolacijskega sistema predora so:

• zaščitni sloj – zunaj iz geotekstila teže 500 g,
• hidroizolacijski sloj, PVC tesnilna folija debeline 3 mm,
• zaščitni sloj – znotraj iz PVC folije debeline 3 mm,
• delitev na prekate z uporabo tesnilnih trakov tako imenovan waterban s šestimi rebri širine 50 cm na prehodu kampad.



Reference za naprej

Družba RGP je v zadnjih dveh letih izdelala dva predora, ki sta bila iz vidika geotehničnih pogojev izredno zahtevna. V Kopru, kot vhod v garažno hišo pod Bellvedersko cesto, ter slednjega v okviru sanacije pregrade Vogršček. Dela smo izvajali v neposredni bližini pregrade, ki spada v Sloveniji med večje pregrade. Zaradi tega smo celoten izkop predora spremljali s štirimi seizmografi na pregradi, ki smo jo morali varovati kot spomeniško zaščiten objekt. Vsa dela smo izvedli po pravilih stroke in brez nezgod. Zaradi tega se z velikim optimizmom pripravljamo na izdelavo novega predora v sklopu izdelave kolesarske poti med Velenjem in Mislinjo skozi Hudo luknjo. Z deli začnemo v začetku naslednjega leta.



Vodja operative RGP:  mag. Marko Ranzinger
